HSX稱重HSX稱重模塊安裝使用說明模塊安

nNb廣州南創電子科技有限公司
一、功能特點nNb廣州南創電子科技有限公司
1、傳感器激光焊接密封,環境適應性較強;nNb廣州南創電子科技有限公司
2、接地裝置,保護傳感器免受電源浪涌沖擊;nNb廣州南創電子科技有限公司
3、球形聯接件,始終保持模塊的垂直稱重狀態;nNb廣州南創電子科技有限公司
4、支撐螺栓,防止設備傾覆且方便維護;nNb廣州南創電子科技有限公司
5、過載保護裝置,保護傳感器免受沖擊力;nNb廣州南創電子科技有限公司
二、模塊安裝nNb廣州南創電子科技有限公司
1、 安裝方式nNb廣州南創電子科技有限公司
徑向方式nNb廣州南創電子科技有限公司
矩形方式nNb廣州南創電子科技有限公司
2、 現場安裝注意事項nNb廣州南創電子科技有限公司
安裝前請檢查基礎狀況:各安裝點平面落差控制在3 mm以內,同一基礎面水平度應控制在1mm/m以內,基礎承載能力要求大于傳感器的量程。nNb廣州南創電子科技有限公司

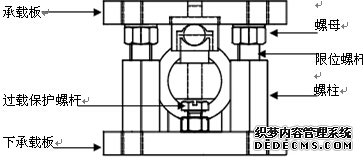

現場安裝注意事項
nNb廣州南創電子科技有限公司
(1)模塊安裝之前,請將承載板調到水平狀態;nNb廣州南創電子科技有限公司
(2)模塊安裝完畢,將螺母松開與螺柱擰緊;nNb廣州南創電子科技有限公司
(3)如果上述方法無法進行可在模塊安裝之前進行調節,將限位螺桿松開2mm,螺母與螺柱擰緊,再進行安裝;(條件不足可選用此方法)nNb廣州南創電子科技有限公司
(4)將螺柱與下承載板擰緊,用螺母將限位螺桿鎖緊于螺柱,使限位螺桿真正達到限位防止設備傾覆的目的;nNb廣州南創電子科技有限公司
(5)電纜色標(常規傳感器線標,主要以合格證線標為準)nNb廣州南創電子科技有限公司
電纜色標nNb廣州南創電子科技有限公司

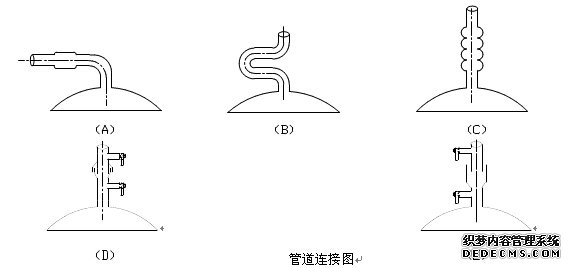

3、容器與管道的連接:nNb廣州南創電子科技有限公司
容器與管道連接有多種方式(參考下圖),統稱為軟連接??筛鶕?jù)用戶現場的使用狀況設計不同的軟連方式。nNb廣州南創電子科技有限公司
容器與管道的連接nNb廣州南創電子科技有限公司
(1)A圖為柔性軟管連接;nNb廣州南創電子科技有限公司
(2)B圖為U型性軟管連接;nNb廣州南創電子科技有限公司
(3)C圖為波紋管連接;nNb廣州南創電子科技有限公司
(4)DE圖為套管連接;nNb廣州南創電子科技有限公司
為了保證電子容器稱重的準確度,必須根據管道內輸送物質的化學特性,選擇不同的軟連方式。(A、B、C)圖用于非揮發性液體,(D、E)圖用于揮發性液體。nNb廣州南創電子科技有限公司
為保證電子容器的計量性能以下條件:nNb廣州南創電子科技有限公司
a.容器本身不受任何外力影響能自由晃動;b.管道與容器選用軟連接nNb廣州南創電子科技有限公司
注:設備調試過程中,若出現角差偏差過大、儀表回零較差、砝碼加載后重量值偏小或無變化,請檢查模塊限位部分有無卡死或輕微摩擦影響;檢查設備外圍硬件連接有無外力影響,例如:管道的死連接對稱重的影響。nNb廣州南創電子科技有限公司
