稱重傳感器接線方法及接線圖分析

        由于稱重傳感器具有測量精度高、溫度特性好、工作穩定等優點使得其廣泛應用于各種結構的動、靜態測量及各種電子稱的一次儀表。F0v廣州南創電子科技有限公司
  稱重傳感器可以分為四線制接法和六線制兩種接線方法,四線制接法的稱重傳感器對二次儀表無特殊要求,使用起來比較方便,但當電纜線較長時,容易受環境溫度波動等因素的影響。六線制接法的稱重傳感器要求與之配套使用的二次儀表具備反饋輸入接口,使用范圍有一定的局限性,但不容易受環境溫度波動等因素的影響,在精密測量及長距離測量時具有一定的優勢。F0v廣州南創電子科技有限公司
兩種稱重傳感器接線電路圖F0v廣州南創電子科技有限公司
稱重傳感器接線圖F0v廣州南創電子科技有限公司

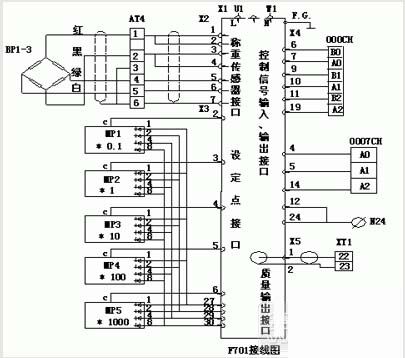

下面以稱重指示控制儀F701稱重傳感器接線圖為例對其接線原理進行簡單的分析。下圖即稱重指示控制儀F701中稱重傳感器接線圖F0v廣州南創電子科技有限公司
稱重指示控制儀F701中稱重傳感器接線圖F0v廣州南創電子科技有限公司
        (1) 稱重傳感器接口是一個7孔的接頭,與現場的稱重傳感器接線方法有六線制和四線制兩種,此系統采用四線制連接,1和2、3和4依次短接,而且將現場的三個傳感器并聯起來使用。F0v廣州南創電子科技有限公司
  (2) 設定點接口通連接了一個5位碼盤設定器,端子號6、5、4、3、2分別對應千百十個和十分位,27、28、29、30是8421編碼的尋址數據,用于終值設置。F701既可以通過面板按鍵組合設置終值也可以通過連接外部設定器設置,通過按鍵組合可切換,本系統即為后者,可對終值以100g為單位進行修正。F0v廣州南創電子科技有限公司
  (3) 控制信號輸入/輸出接口用以連接外部信號輸入和控制信號輸出,從PLC送來3個信號,分別為去皮重(端子號4)、皮重復位(端子號5)和數據保持(端子號14);每次稱量前先去皮重,此時凈重立即設置為零,到稱量終值后數據保持,放料結束后再皮重復位,即再取消去皮操作,此時毛重和凈重為同一數值,這樣可保證每次稱量的切片的凈重量。F0v廣州南創電子科技有限公司
    送到PLC有5個信號,分別為接近零(端子號6)、預置值(端子號7)、落差值(端子號9)、不足(端子號10)、過量(端子號11)、上限(端子號19)。實際參數設置如下:上限值為1200kg,下限值為0kg,接近零為10kg,預置值1和2均為30kg(F701支持三檔投料,此系統只用兩檔,所以預置值2信號未用),落差值為1.7kg,過量和不足均為0.8kg,終值為1000kg。F0v廣州南創電子科技有限公司
  在PLC程序中落差值這一信號有時也當作終值信號使用,因?yàn)橹亓康铰洳钪禃r(shí)關閉控制門結束投料,時間上只存在閥門關閉用時的間隔,此值的大小就是關閉控制門后還沒有落到料斗內的切片重量。實際使用中即為(碼盤設定器設為1000.0時):重量在970kg(1000.0-30)前為快投料,在970kg時轉為慢投料,在998.3kg(1000.0-1.7)時關閉控制門,這1.7kg就是落差量,理論上此時料斗內的切片量恰為1000kg;在排料過程時重量到了10kg時再延時5s關閉排料門即能確保料已排凈,可進行下一步操作。F0v廣州南創電子科技有限公司
  (4) 質量輸出接口可以將每次稱量的終值數,以4-20mA模擬信號的形式送出,此系統設置為0mA對應0kg,20mA對應1200kg。F0v廣州南創電子科技有限公司
 F0v廣州南創電子科技有限公司
  總結F0v廣州南創電子科技有限公司
  稱重傳感器是一種由組合式S型梁結構及金屬箔式應變計構成,具有過載保護的電子裝置。本文先簡單介紹了兩種稱重傳感器接線方法即:四線制接法與六線制接法,并結合實例:稱重指示控制儀F701中稱重傳感器接線圖,詳細分析了稱重傳感器接線原理。下一篇小編講為大家簡單介紹有關稱重傳感器原理的知識,即稱重傳感器接線方法及原理剖析(稱重傳感器參數)。F0v廣州南創電子科技有限公司
