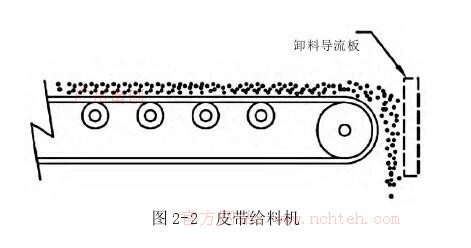

皮帶給料機的皮帶移動緩慢時，無需卸料導流板即可簡單過渡到定量皮帶秤入口；對于高的皮帶速度 （例如 1.0~4.0m/s），卸料導流板是必需的。

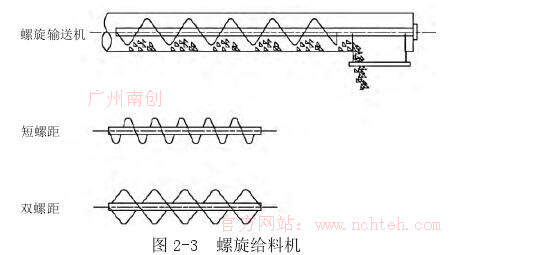

螺旋給料機有一個固定在軸上鋼制的螺旋物，當軸在管狀結構內旋轉時，它從料倉以剪切方式拖出物料并通過旋轉的螺旋葉片將物料輸送到卸料點下方的定量皮帶秤上 （見圖 2-3）。物料輸送方向?yàn)樗交騼A斜，往往是以低線性移動速度工作。適用于無粘性的干粉狀、粒狀和小塊狀物料，如水泥、粉煤、
石灰、糧食等，其特點是結構簡單、密封性好、橫截面尺寸小、工作可靠、制造成本低，可正向、逆向兩個方向輸送物料，但存在下料的脈動。
通常情況下，采用標準螺紋的螺旋給料機的下料脈動，定量皮帶秤是可以接受的。而采用短螺距螺旋和雙螺距螺旋的給料機可以降低下料的脈動，更適用于要求給料性能穩定的定量皮帶秤。通常螺旋給料機的最高轉速可以達到 40r/min，一般在 20r/min 的轉速。
2.1.4 葉輪給料機

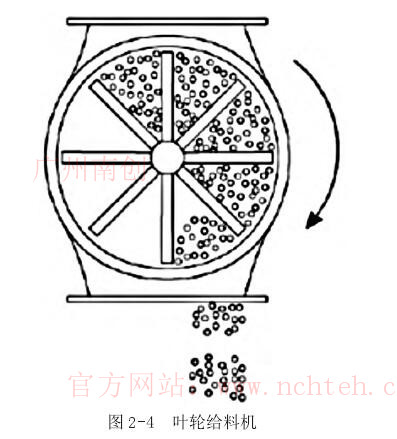

葉輪給料機是一種旋轉式給料機，又稱星形給料機、星形閥、回轉下料器，它有一個固定在上下法蘭之間的圓筒形結構，圓筒內的旋轉軸上安裝有多個葉片。上下法蘭通常在同一直線上，但可以被偏置。當葉輪由傳動機構驅動在圓筒內旋轉時，上部料倉落下的物料便由進料口進入葉輪格室，并隨著葉輪的轉動而被送至卸料口排出，輸送到卸料口下方的定量皮帶秤上 （見圖 2-4）。
葉輪給料機具有連接平穩、結構緊湊、卸料徹底、鎖氣性能好等特點，主要用于干燥粉狀或小顆粒物料，如煙塵、水泥、煤粉及其他干燥物料的給料。葉輪給料機設計時葉片與和圓筒形外殼之間的間隙很小，可以保證物料入口處和出口處之間良好的氣密性。彈性葉輪給料機采用彈性轉子，氣密性更好。葉輪給料機的轉速很少超過30r/min，否則旋轉葉片和外殼的磨損將使調節控制性能差并導致物料和空氣的泄漏，對于高磨損性物料，葉輪給料機的轉速應更低一些。
2.1.5 埋刮板給料機

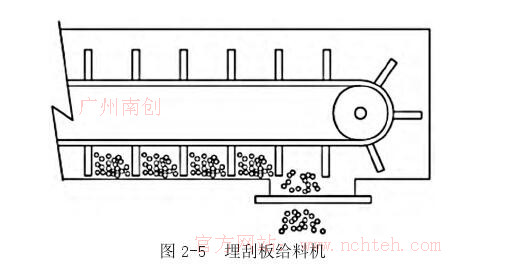

埋刮板給料機由可折式封閉斷面的機槽、刮板鏈條、驅動裝置和拉緊裝置等部件組成，物料由鏈條驅動刮板在外殼底部沿水平方向移動，然后輸送到卸料點下方的定量皮帶秤上，返回鏈條騎在上述輸送鏈之上。物料可以水平輸送、傾斜輸送甚至垂直輸送。可輸送粉狀、小顆粒及小塊狀物料，如煤粉、碎煤、煙灰、炭黑碳酸氫銨、礦粉、糧食等，在輸送過程中，刮板鏈條埋于被輸送的物料中，故稱為“埋刮板給料機” （見圖2-5）。埋刮板給料機具有體積小、密封性強、剛性好、工藝布置靈活、安裝維修方便、并能多點加料和多點卸料等優點，但卸料時物料有時洶涌而出，接著又短時中斷，存在下料的脈動。
2.1.6 振動給料機

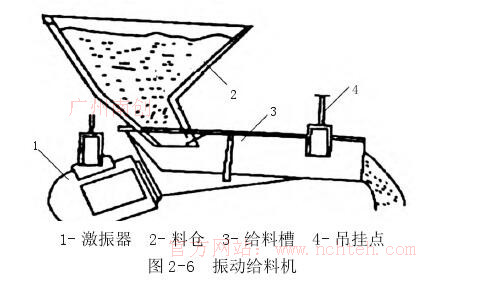

振動給料機是由給料槽、激振器、吊掛點、傳動裝置等組成，利用振動器中的偏心塊旋轉產生離心力，使振動器、給料槽等可動部分作強制的振動，可將塊狀、顆粒狀物料從料倉中均勻、定時、連續地給到卸料點下方的定量皮帶秤（見圖 2-6）。振動給料機具有體積小、重量輕、結構簡單、安裝維修方便、
耗電少、效率高，給料能力大等優點，但給料穩定性稍差。
2.2 工藝料倉的物料啟閉閘門

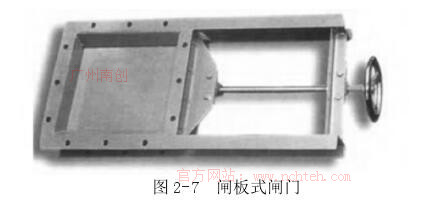

雖然工藝料倉不屬定量皮帶秤考慮的范圍，但這些料倉的高度可以是幾米至數十米，通常要求配備物料啟閉閘門執行日常維護以及定量皮帶秤標定等工作。這些閘門可以是閘板式、刀式或棒條式。閘板式 （見圖 2-7） 較為多見，水平安裝在工藝料倉之下，給料時打開，定量皮帶秤日常維護或標定時關閉，但不宜作為物料流量控制用。閘板式閘門常常會因物料料柱的重壓不易打開，閘板也易變形板，物料為塊狀時關閉困難，常用于顆粒狀、干燥的粉狀物料。
刀式閘門有一個半圓形閥體在圓形閥座內滑動，當打開時，閘門形成一個圓孔，當關閉時，圓孔封閉。

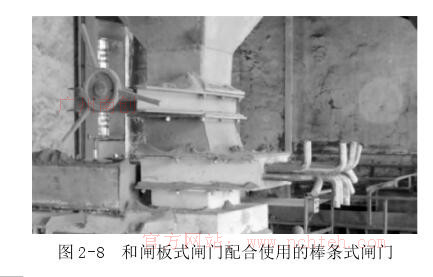

棒條式閘門又稱插棒閥，由多根帶把手的圓形鋼棒并排排列，鋼棒可在一個圓形的開口內滑動，結構有單層式、雙層式兩種，料倉下口尺寸較大時，還可在下口的兩側插入鋼棒。閘門打開或關閉是用把手拉出或插入一根一根長棒，相對于水平閘板閥要方便和可靠得多，用力也小得多，棒條式閘門較為適合塊粒狀物料、粉末狀物料使用。其結構簡單、易操作、無卡阻，可隨時控制物料流量，對物料泄漏量要求不高時，可作為關斷閥使用。也可以配合閘板式閘門使用，以閘板式閘門作為關斷閥使用，而棒條式閘門作為流量大小的手動控制閥 （見圖 2-8）
2.3 進料斗
定量皮帶秤通常在其給料段的上方安裝有進料斗，進料斗及其附屬設備須根據物料特性選擇，通常有以下四種選型，圖 2-9 適合于一般可自由流動的散狀物料或以較大塊度為主的物料，其結構簡單、制造容易，價格低廉，應用最多。
gUM廣州南創電子科技有限公司

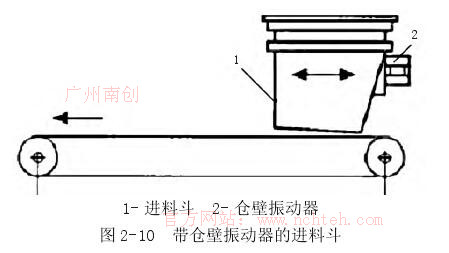

圖 2-10 為帶倉壁振動器的進料斗，適合于流動性差的粘滯性粉、粒狀物料，進料斗上裝有倉壁振動器，需要時，啟動倉壁振動器以幫助物料正常下料。

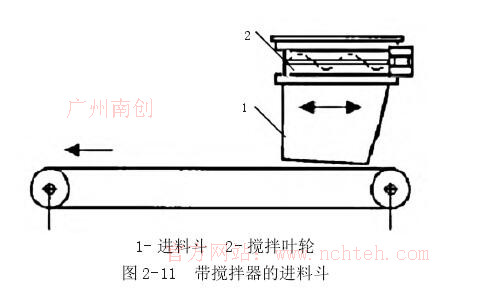

圖 2-11 為帶攪拌器的進料斗，適合于易起拱的粘滯性粉、粒狀物料，常采用攪拌葉輪，以幫助物料落入進料斗。

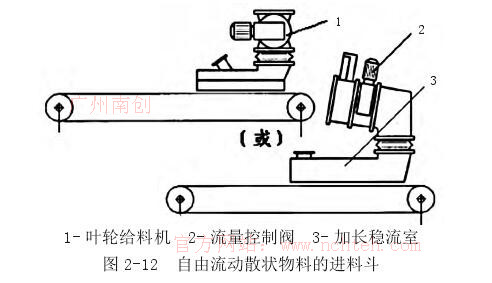

圖 2-12 適合于流動性極好的傾瀉性物料，如含水量極低的煙塵、粉煤、水泥廠入窯生料等應選可調速的葉輪給料機、螺旋給料機或流量控制閥，在定量皮帶秤進料點的上方，還帶加長穩流室，提供加大的緩沖空間，穩流室內部裝有多塊擋料板、多根吊掛的鏈條等，主要起防沖跑料、防揚塵和整理料流的作用。在水泥行業使用流量控制閥時，多使用空氣助卸方式使粉狀物料流態化，以提高流量控制閥的控制性能?？諝庵斗绞绞窃诜蹱钗锪狭蟼}底部加環路充氣管充氣，或在流量控制閥后加空氣整流密封箱充氣。

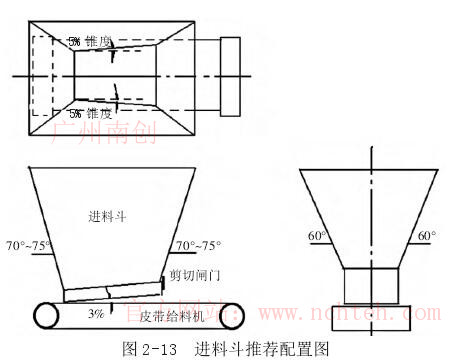

為了使進料斗維持穩定均勻的料流，在進料斗下部的開口設計時，沿皮帶運行方向應該有一個朝外的錐度，推薦值是 5%，這個錐度可使運行力矩減少 20%。在進料斗與皮帶的接觸面上也有一個沿皮帶運行方向向上的 3%的錐度，也可減少啟動力矩和運行力矩 （見圖 2-13）。進料斗側壁與水平線的傾角分別推薦為 70°~75°和 60°
