稱重傳感器全自動液體灌

　　液體全自動灌裝稱重技術原理t7t廣州南創電子科技有限公司

　　在許多行業中，包裝過程是自動化的。有許多不同的方法可以確保產品在包裝過程中的正確數量：物料批量計量，液體裝瓶。所有這些過程的挑戰是相同的：必須包含規定數量的產品。如果填充量太低，這違反歐盟預包裝指令76/211 / EEC和德國預包裝產品法(§22FPackV)。這些規定了生產批次可能低于規定的最小填充量的百分比。“不正確的填充量”可能會導致包括停產的處罰。t7t廣州南創電子科技有限公司

　　因此，在生產過程中，制造商往往采取安全過度填充方式，以超過包裝的最低填充量。然而，這種方式是昂貴的。例如中國的牛奶生產商每天需要灌裝10萬瓶牛奶。使用新的精確稱重技術將使每瓶的填充量減少幾克, 每年 可節省數百萬歐元。因此，灌裝設備制造商應采用高精度測量填充量系統，減少過度填充量。t7t廣州南創電子科技有限公司

　　測量液體數量的四種方法t7t廣州南創電子科技有限公司

　　液體灌裝有多種不同的測量方法。并不是每種技術都適用于所有的液體 - 而且在精度方面也有很大的差異。然而，所有生產過程都有一些共同點：液體不會以均勻的壓力流經灌裝機的管道。密度可能由于液體中的氣泡，溫度或配方的變化而波動。因此，不能僅僅基于時間來確定正確的填充量。t7t廣州南創電子科技有限公司

　　測量填充量有四種常用的方法。這些方法在成本，準確度，速度和衛生方面存在差異不同。例如飲料食品需要更高的衛生條件，昂貴的化妝品需要極高的精度。本文介紹的四種方法是：t7t廣州南創電子科技有限公司

1. 　　使用稱重傳感器進行重量測量
2. 　　使用液位傳感器進行測量
3. 　　體積測量
4. 　　質量流測量

　　第一種方法：使用稱重傳感器進行重量填充t7t廣州南創電子科技有限公司

　　在重量測量法或重量填充中，數字或模擬稱重傳感器測量空瓶的重量和填充量。稱重傳感器可精確檢測灌裝過程中重量的變化。我們的文章 稱重傳感器如何工作 詳細地解釋了應變測量原理。數字稱重傳感器的優點是課通過數字 I / O與PLC 進行通信，但模擬稱重傳感器同樣可以采用 PAD 放大器 快速，輕松地?cái)?shù)字化。t7t廣州南創電子科技有限公司

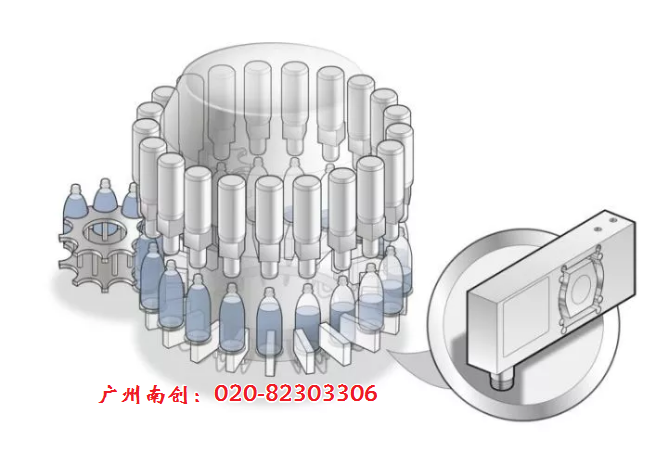

　　灌裝過程中，灌裝機首先將其放置在平臺上，或懸掛在頸部。同時，灌裝機稱量空瓶重量。當機器填滿瓶子時，稱重傳感器將一直監控總重量變化。一旦達到預定義重量，填充過程將自動停止，并傳送到封蓋站。在有 20至80個灌裝頭的旋轉灌裝機種，灌裝 1升大約需要五到八秒鐘。具有精度高，衛生性好的優勢。t7t廣州南創電子科技有限公司

　　重量填充的優點t7t廣州南創電子科技有限公司

• 　　稱重傳感器在填充之前稱量空瓶重量。 破碎的瓶子重量要輕，因此破碎的瓶子可以很容易地被檢測并立即被清除。
• 　　如果空瓶超過允許重量，則可能表明存在清潔劑或消毒劑殘留物。 可以立即清除，以防止任何健康危險。
• 　　如果整體重量填充時無法快速增加，則表明存在液體泄漏。 機器將停止灌裝過程以防止產品受到污染。
• 　　稱重傳感器編程和校準更簡單

　　重量填充具有極高的精度：可以精確到克。并且非常容易校準。另外，制造商也將受益于數字稱重技術的優勢，因?yàn)樘畛渌惴ㄊ且粋€(gè)真正的挑戰。包括過濾，控制，沉降時間和響應時間等。數字稱重傳感器大大方便了該設置過程，并集成了填充算法，可以通過免費的 PanelX 軟件進行調整，并通過I / O或現場總線與機器控制系統進行通信。t7t廣州南創電子科技有限公司

　　由于傳感器不與產品接觸，所以稱重法特別適用于食品工業。HBM 稱重傳感器防護等級高達 IP68 / 69K，可承受連續高壓沖洗。某些稱重傳感器，如PW27，經過EHEDG認證，適合要求特別高的衛生場合。t7t廣州南創電子科技有限公司
t7t廣州南創電子科技有限公司

　　第二種方法：用液位傳感器進行測量t7t廣州南創電子科技有限公司

　　液位傳感器方法將液位傳感器被插入到瓶口，測量液位水平。因此，只有導電產品 - 即具有含鹽的液體 - 適用于該方法，而植物和礦物油含鹽量很低，所有不適合此方法。液位傳感器法是最不精確的測量技術，因?yàn)槿萜黧w積波動很大，特別是玻璃瓶。另外，由于液位傳感器需要和產品接觸，因此衛生性較差。t7t廣州南創電子科技有限公司

　　液位傳感器法是等壓填充的理想選擇，例如碳酸飲料和啤酒需要采用這種方法。t7t廣州南創電子科技有限公司

　　第三種方法：體積測量t7t廣州南創電子科技有限公司

　　體積測量檢測流經灌裝閥的液體量。磁場分離流過的液體的離子，在測量電極處產生電壓?？梢詼y(cè)量該電壓，使得能夠計算體積流量。此程序僅適用于導電液體。此外，由于不同產品含有不同數量的離子，所以必須對每種液體進行單獨校準。t7t廣州南創電子科技有限公司

　　第四種方法：質量流測量t7t廣州南創電子科技有限公司

　　質量流測量使用 Coriolis 力的原理。這里，液體通過兩個振動管流入瓶子，作用在該對管道上的 Coriolis 力在振動中產生相移。這樣可以計算出流過管道的液體的質量。該方法也適用于非導電液體。但是價格非常昂貴。t7t廣州南創電子科技有限公司

• 　　不同灌裝方法比較
• 　　灌裝的產品性質和價值決定了灌裝方法的不同。另外，各種方法在精度和灌裝速度上有很大不同。
• 　　精度:
• 　　使用稱重技術的重量填充具有最高的精度。液位傳感器法大約是填充重量的百分之二至百分之五，體積法為0.5至1%。質量流法可以達到0.2%。采用稱重技術大約是整個重量約 0.1%。
• 　　灌裝速度:
• 　　各種測量方法具有不同的灌裝速度。采用液位傳感器法，一般為兩到四秒內。采用稱重技術或質量流測量，需要大約五秒鐘。流量測量一般為2-5秒。

　　重量測量是大多數產品的理想填充方法t7t廣州南創電子科技有限公司

　　無論電導率，固體含量和流速如何，重量測量是大多數產品的理想填充方法。更高的精度可將安全溢出量降低到最低，從而節省大量成本，特別適合高品質的產品，如化妝品和食用油，牛奶等。另外，對于高粘度或高固體含量的產品，稱重傳感器幾乎是唯一選擇。t7t廣州南創電子科技有限公司

　　另外，重量測量具有更高的衛生性。因此，更適合用于食品，藥劑等產品的灌裝。t7t廣州南創電子科技有限公司
