HBM QuantumX 數據采集系統用于在危險的高電勢電壓下進行測量

　　確保汽車電氣系統測試的一致性和安全性

　　HBM QuantumX 數據采集系統提供兩個帶有 VDE 認證的隔離測量模塊 - 用于在危險的高電勢電壓下進行測量。ZLw廣州南創電子科技有限公司

　　現代汽車工業，電氣化代表著未來。無論是混動還是電動汽車，以及充電設施，都需要集成高電壓的儲能裝置。在試驗臺和現場試驗中，對處理危險高電壓時的安全性提出了很高的要求。HBM QuantumX 系統提供兩個帶有 VDE 安全認證的測量模塊——可用于電氣系統的開發和測試及安裝。ZLw廣州南創電子科技有限公司

　　電驅動的高速增長ZLw廣州南創電子科技有限公司

　　越來越多的電驅動被用于物流、航空、航運、體育和休閑等領域。與內燃機相比，電驅動具有更有效、更敏捷、更環保等優勢。然而，該技術對安全性提出了很高的要求，因為高電壓對人類是致命的。并且這貫穿著產品的生命周期，從開發、生產，操作到終結。ZLw廣州南創電子科技有限公司

ZLw廣州南創電子科技有限公司

　　高壓環境下安全測量與測試

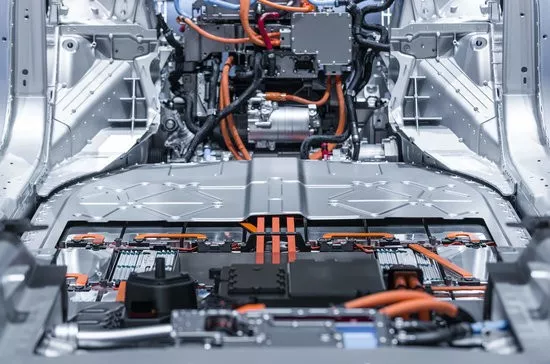

　　在電動汽車儲能系統的電氣部件中會出現高達800伏的電壓。HBM的產品經理Christof Salcher說：“對于健康的成年人來說，超過50伏交流電壓或120伏直流電壓都被認為是危險的。”這也是我們?yōu)楹伍_發了帶隔離功能的;MX403B 電壓模塊 和 MX809B 熱偶模塊，其主要用于電氣部件的計量分析。ZLw廣州南創電子科技有限公司

　　通過這些模塊，我們?yōu)檎麄€測量鏈提供了整體安全性，并獲得了 VDE 證書，目前我們在市場上是獨一無二的。ZLw廣州南創電子科技有限公司

ZLw廣州南創電子科技有限公司

　　測量鏈整體安全概念

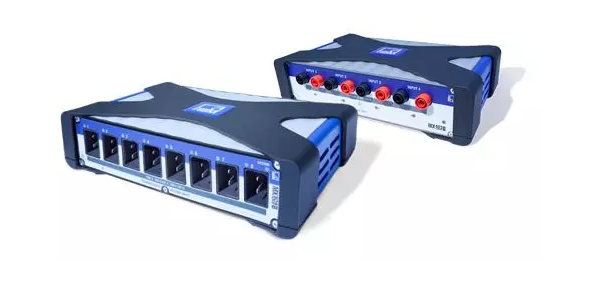

　　HBM 提供的帶隔離功能的 MX403B 電壓模塊和 MX809B 熱偶模塊，其主要用于電氣部件的計量分析，并為整個測量鏈提供了整體安全性。ZLw廣州南創電子科技有限公司

　　在處理危險電壓時保護員工免受危險ZLw廣州南創電子科技有限公司

　　VDE 是德國電氣、電子和信息技術協會測試和認證研究所(Testing and Certification Institute of German Association of Electrical、Electronic and Information Technologies)的簡稱。VDE 確認QuantumX 兩個模塊都符合適用的標準，可將對用戶的危害降低到可接受的水平。其基于IEC 61010測量儀器標準以及測試設備電路和整個測量鏈的規范。QuantumX MX403B 和MX809B 以絕緣和隔離概念完全滿足這些要求：雙絕緣和測量引線、接觸保護連接器均符合IEC61010的涉及要求，同時保持必要的最小距離、絕緣，并經過了必要的測試。ZLw廣州南創電子科技有限公司

　　當然，這并不能消除所有的危險。所有處理危險電勢的人員必須經過適當培訓，與電動汽車專家一起學習和實踐必要的操作和安全措施。才可對電氣設備進行操作。ZLw廣州南創電子科技有限公司

　　采集和處理測量數據ZLw廣州南創電子科技有限公司

　　進行高安全性，可驗證的定期測試ZLw廣州南創電子科技有限公司

　　通過 QuantumX，HBM 提供了一個完整的，滿足電氣化安全要求的系統。經過定期的產品測試和工廠檢查，VDE 安全專家確信 HBM QuantumX MX403B 和 MX809B滿足了全球最高的安全要求，能滿足高壓范圍內進行測試高安全性的要求。ZLw廣州南創電子科技有限公司

　　QuantumX - 可用于高壓下可靠測量的數據采集系統

　　MX403B 和 MX809B QuantumX 數據采集系統 可在高壓下進行精確可靠的電流，電壓和溫度測量:ZLw廣州南創電子科技有限公司

• 　　具有安全測量引線的完整測量鏈，免受接觸的專利連接器、絕緣輸入均符合 IEC61010 設計要求。
• 　　符合最高國際安全要求的，可驗證的 VDE 認證?？稍诟哌_(dá) 1,000 V 電壓下確保安全測量。
• 　　精確同步，QuantumX MX403B 和 MX809B 可作為一個單元工作，非常適合于能量存儲系統測試。
