稱重傳感器安裝，稱重傳感器安裝圖
稱重傳感器從受力方式可分為壓式和拉式類,由于不同的受力方式具有不同的工作條件和技術要求,因此就有不同的
稱重傳感器安裝方法和規定；下面介紹了這兩種稱重傳感器安裝方法。
壓式拉式稱重傳感器安裝：
稱重傳感器這種形式的傳感器有二種不同的安裝形式。(a)為滾珠式底座傳感器的安裝形式,安裝時將它放置在帶有凹形缺口的底板上。
其優點是：當秤體或其它設備因溫度影響而伸縮,使其偏離受力中心線時，可作水平方向的位移定位,其位移量在±5mm以?xún)?nèi)。
因此可在任何情況下使稱重傳感器接受垂直力,保證稱量準確度。(b)為固定式底座傳感器的安裝形式,安裝時將傳感器放置在三顆固定檔柱內。因此要求使用在溫度變化范圍不大的場合, 其優點是能提高秤體的穩定性,而且安裝調試方便。
稱重傳感器安裝時還應注意：
1，壓頭應由20mm厚的鉻鋼制成,壓頭的底面應加工成圓弧，其半徑應為傳感器圓頂半徑的3倍以上,并應進行熱處理以增加壓頭的硬度。固定板應用45號鋼制成,其厚度不得小于20mm,安裝時的水平度不應超出±0.5°。
2，滾珠等移動部件應保持滑動自如，不應有卡死、銹蝕等現象。
3，為防止大電流流經傳感器,應在傳感器之間加裝短路片，以防偶然的大電流流過而將其燒壞。即使如此, 在需要進行大從焊接時最好還是將壓式傳感器卸下,待幾作結束后再將稱重傳感器安裝好。
拉式稱重傳感器安裝及注意事項：

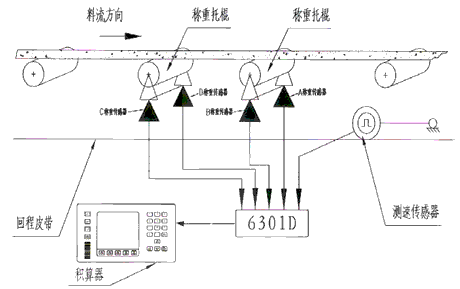

這類稱重傳感器一般量程從較小，通常在機械秤改造和電子皮帶秤中使用的較多，小容量料斗秤也可應用。由于拉式傳感器的安裝調整不便，因此不象壓式稱重傳感器那樣得到廣泛應用。如果秤體是由兩個以上的拉式稱重傳感器懸吊時, 要特別提防其中一個未受力而另一個受力太大超出額定負荷而損壞,因此要求進出料處在秤體的中心。另外秤體結構的剛性要好，以防因震動等原因而影響稱重準確度。
稱重傳感器安裝使用的九大注意事項：
1.設計加載裝置及安裝時應保證加載力的作用線與稱重傳感器受力軸線重合，使傾斜負荷和偏心負荷的影響減至最小。
2.按本說明中的傳感器量程選定確定所用傳感器的額定載荷。
3.在高度精度使用場合，應使傳感器和儀表在預熱30分鐘后使用。
4.傳感器的電纜線應闊別強動力電源線或有脈沖波的場所，無法避競時應把傳感器的電纜線單獨穿入鐵管內，并盡量縮短連接間隔。
5.電纜線不宜自行加長，在確實需加長時應在接頭處錫焊，并加防潮密封膠。
6.為防止化學侵蝕．安裝時宜用凡士林涂抹傳感器外表面。
7.傳感器應放在干燥透風無侵蝕性氣體的室內
8.傳感器外殼、保護蓋板、引線接頭均經密封處理，用戶不準打開。
9.為防止大電流直接竄過稱重傳感器本體而損壞傳感器禁止在傳感器安裝后進行電焊功課，在萬不得已時應在稱重傳感器加載裝置兩端加接銅編織線做的旁路器。應避免陽光直曬和環境溫度劇變的場臺使用在無法避免時應加裝防護或緩解裝置。
1、水平調整：水平調整有兩個方面的內容。一是單只HBM稱重傳感器安裝底座的安裝平面要用水平儀調整水平，另一方面是指多個傳感器的安裝底座的安裝面要盡量調整到一個水平面上（用水準儀），尤其是傳感器數多于三個的稱重系統中，更應注意這一點，這樣做的主要目的是為了使各HBM稱重傳感器所承受的負荷基本一致。
2、安裝HBM RSCA&RSCB稱重傳感器的底座安裝面應平整、清潔，無任何油膜，膠膜等存在。安裝底座本身應有足夠的強度和剛性，一般要求高于傳感器本身的強度和剛度。HBM稱重傳感器要輕拿輕放，尤其是由合金鋁制作彈性體的小容量傳感器，任何沖擊、跌落，對其計量性能均可能造成極大損害。
3、HBM稱重傳感器在正常工作時，傳感器一般均應設置過載保護的機械結構件。稱重傳感器周?chē)鷳?yīng)盡量設置一些“擋板”，甚至用薄金屬板把傳感器罩起來。這樣可防止雜物玷污傳感器及某些可動部分，而這種“沾污”往往會使可動部分運動不爽，而影響Tedea稱重傳感器615-100KG稱量精度。系統有無運動不爽現象，可以用以下方法判別。即在秤臺上加或減大約千分之一額定負荷看看稱重顯示儀是否有反映，有反映，說明可動部分未受“沾污”。
4、稱重傳感器雖然有一定的過載能力，但在稱重傳感器安裝過程中，仍應防止傳感器的超載。要注意的是，即使是短時間的超載，也可能會造成傳感器永久損壞。在安裝過程中，若確有必要，可先用一個和傳感器等高度的墊塊代替?zhèn)鞲衅?，到最后，再把傳感器換上。

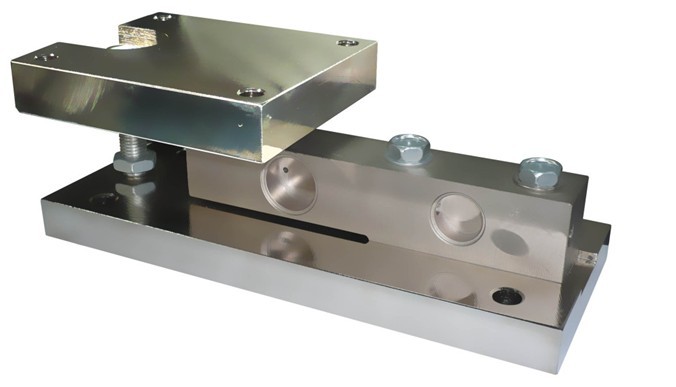

5、若用螺桿固定傳感器，要求有一定的緊固力矩，而且螺桿應有一定的旋入螺紋深度。一般而言，固定螺桿應采用高強度螺桿。
6、傳感器應采用鉸合銅線（截面積約 50mm2）形成電氣旁路，以保護它們免受電焊電流或雷擊造成的危害。
7、HBM稱重傳感器在使用中，必須避免強烈的熱輻射，尤其是單側的強烈熱輻射。
8、盡量采用有自動定位（復位）作用的結構配件，如球形軸承、關節軸承、定位緊固器等。他們可以防止某些橫向力作用在傳感器上。要說明的是：有些橫向力并不是機械安裝引起的，如熱膨脹引起的橫向力，風力引起的橫向力，及某些容器類衡器上的攪拌器的振動引起的橫向力即不是機械安裝引起的。
9、某些衡器上有些必須接到秤體上的附件（如容器秤的輸料管道等），為防止他們“吃掉”稱重傳感器的真實負荷合而引起誤差，我們應讓他們?cè)趥鞲衅骷虞d主軸的方向上盡量柔軟一些。
10、每種HBM稱重傳感器的加載方向都是確定的，而我們使用時，一定要在此方向上加載負荷。橫向力、附加的彎矩、扭矩力應盡量避免。
11、對于大容量的HBM稱重傳感器，一般來說，它具有較大的自重，故而要求在搬運、安裝時，盡可能使用適當?shù)钠鸬踉O(shè)備（如手拉葫蘆、電動葫蘆等）。
