稱重傳感器的接線以及常見的接線問題

稱重傳感器如何接線:HP6廣州南創電子科技有限公司
      首先確定顯示器上傳感器器接口的電源正、電源負、反饋正、反饋負、信號正、信號負,如果是6線制傳器,測出傳感器電阻最小的兩組線分別是電源正、反饋正;電源負、反饋負,接到顯示器后對傳感器加載,測量另外兩根線的電壓值(毫伏)正接顯示器信號正,負接顯示器信號負;如果是四線值,需要將顯示器的電源正與反饋正短接、電源負與反饋負短接,用萬用表測量傳感器四根線,其中電阻值最大的兩根是電源,另外兩根是信號;HP6廣州南創電子科技有限公司
      根據傳感器的產地,可以用引線的色判斷,我們一般是紅為電源正,黑為電源負,黃為信號正,白為信號負。HP6廣州南創電子科技有限公司
      稱重傳感器可以采用兩種不同的輸入、輸出接線方法:一種是四線制接法,另一種是六線制接法。HP6廣州南創電子科技有限公司
      四線制接法的稱重傳感器對二次儀表無特殊要求,使用起來比較方便,但當電纜線較長時,容易受環境溫度波動等因素的影響。HP6廣州南創電子科技有限公司
稱重傳感器四線制接線圖:HP6廣州南創電子科技有限公司
HP6廣州南創電子科技有限公司
      六線制接法的稱重傳感器要求與之配套使用的二次儀表具備反饋輸入接口,使用范圍有一定的局限性,但不容易受環境溫度波動等因素的影響,在精密測量及長距離測量時具有一定的優勢。HP6廣州南創電子科技有限公司

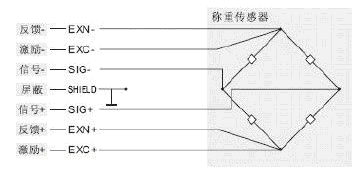

稱重傳感器六線制接線圖:HP6廣州南創電子科技有限公司
HP6廣州南創電子科技有限公司
      在稱重設備中,四線的傳感器用的比較多,如果要將六線傳感器接到四線傳感器的設備上時,可以把反饋正和激勵正接到一起,反饋負和激勵負,接到一起。信號線要注意一點就是,紅色和白色在兩種類型的傳感器上對應的輸出信號是不一樣的。HP6廣州南創電子科技有限公司
稱重傳感器的原理:HP6廣州南創電子科技有限公司
      彈性體(彈性元件,敏感梁)在外力作用下產生彈性變形,使粘貼在他表面的電阻應變片(轉換元件)也隨同產生變形,電阻應變片變形后,它的阻值將發生變化(增大或減小),再經相應的測量電路把這一電阻變化轉換為電信號(電壓或電流),從而完成了將外力變換為電信號的過程。HP6廣州南創電子科技有限公司
稱重傳感器常見的接線問題:HP6廣州南創電子科技有限公司
      在稱重傳感器接線中,電源接線(EXC-,EXC+)與傳感器線(SENSE-,SENSE+)二者有什么區別?HP6廣州南創電子科技有限公司
      1、傳感器的出線有4線和6線兩種;HP6廣州南創電子科技有限公司
      2、模塊或稱重變送器的接線也有4線和6線兩種;HP6廣州南創電子科技有限公司
      你要接4線還是6線首先要看你的硬件要求是如何的,原則當然應該是:HP6廣州南創電子科技有限公司
      能接6線的不接4線,必須接4線的就要進行短接。HP6廣州南創電子科技有限公司
      一般的稱重傳感器都是六線制的,當接成四線制時,電源接線(EXC-,EXC+)與傳感器線(SENSE-,SENSE+)就分別短接了。HP6廣州南創電子科技有限公司
      傳感器線(SENSE-,SENSE+)不是傳感器的輸出信號接線??!HP6廣州南創電子科技有限公司
      輸出信號接線是SIG+和SIG-?HP6廣州南創電子科技有限公司
      EXC+和EXC-是給稱重傳感器供電的,但是由于稱重模塊和傳感器之間的線路損耗, 實際上傳感器接收到的電壓會小于供電電壓。每個稱重傳感器都有一個mV/V的特性,它輸出的mV信號與接收到的電壓密切相關,SENS+和SENS-實際 上是稱重模塊內的一個高阻抗回路,可以將稱重模塊實際接收到的電壓反饋給稱重模塊。假設EXC+和EXC-為10V,線路損耗0.5V,傳感器 2mV/V,實際上傳感器輸出最大信號為(10-0.5)*2=19mV,而不是?20mV。此時稱重模塊內部就會把19mV作為最大量程,前提是傳感器 必須通過反饋回路把實際電壓反饋給稱重模塊。在稱重模塊上將EXC+與SENS+短接,EXC-與SENS-短接,僅限于傳感器與稱重模塊距離較近,電壓 損耗非常小的場合,否則測量存在誤差。HP6廣州南創電子科技有限公司
