在制造帶傳感器的料罐時須注意一些重要的基本規則。例如，料罐通常需經受氣候條件或與生產有關的影響。在新建露天料倉(貯倉，煤倉)關系到建筑物的，必須遵守建筑法規。 對建筑法而言，衡器設備的事后改造也可看作重要的改變。在這一情況下值得推薦的是向建筑工程師的咨詢, 建筑法規在安全方面原則上定義了“技術的狀態”。30u廣州南創電子科技有限公司
立式裝填料罐30u廣州南創電子科技有限公司
      對液體、散裝貨物等勻質物體，有二個固定基座和一個傳感器的配置是可行的。條件是容量構造對稱，并且裝填物重心線在整個裝填過程中近似地在一條垂直線上。其他情況，尤其在更高的精度時，則必須配備三個或更多的傳感器。30u廣州南創電子科技有限公司
30u廣州南創電子科技有限公司
傳感器的剛性安裝30u廣州南創電子科技有限公司
      這一在承重體上的簡單地剛性安裝傳感器的結構一般不予推薦，這種結構不能使傳感器避免由于裝載狀況變化, 振動，溫度變化引起的變形而帶來的測量誤差。30u廣州南創電子科技有限公司

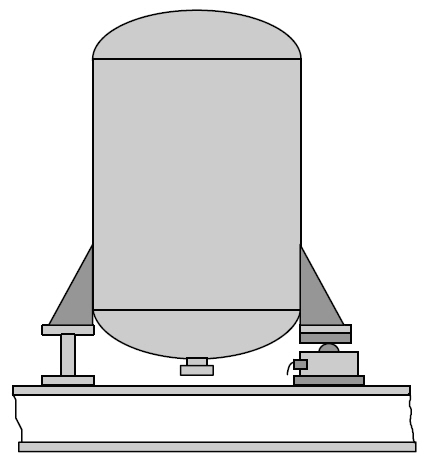

帶有一個傳感器剛性安裝結構的立罐如圖：30u廣州南創電子科技有限公司
30u廣州南創電子科技有限公司
30u廣州南創電子科技有限公司
安裝有二個支承體和一個傳感器的立罐容器30u廣州南創電子科技有限公司
      這一測量系統應用一個擺式傳感器和二個固定支承，它們同時也起固定立罐容器的作用，這一低價位的結構使傳感器避免一定的測量誤差。30u廣州南創電子科技有限公司

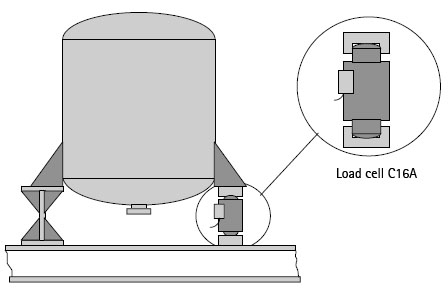

帶二個固定支承和一個傳感器的立罐如圖：30u廣州南創電子科技有限公司
30u廣州南創電子科技有限公司
30u廣州南創電子科技有限公司
支撐在三個或四個傳感器上的立罐容器30u廣州南創電子科技有限公司
      精確的裝填狀況大多數用三個傳感器上作測量元件，然而在直角對稱結構中也可見四點配置，盡管這一布置因其超自由度及價格較貴在原理上不為最佳，但另一方面它們很容易被設計者想到。盡管雙搖柱彈性支承體不需要導桿, 但多數需要與固定的限止器組合。對特別高的立罐，在上面部分要求安裝附加的導桿，在圖例中園棍桿用較小的預緊力預緊。固定的擋桿在這種位置只要很小的不可避免的錯位便會觸及立罐，由此通過接觸摩擦導致附加力。此處一般不推薦使用滾動擋子或繩索導引器。30u廣州南創電子科技有限公司

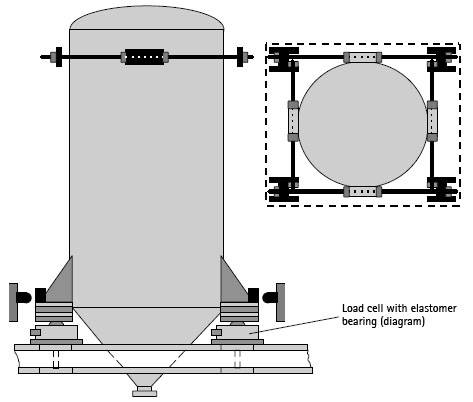

 更高的立罐如圖：30u廣州南創電子科技有限公司
30u廣州南創電子科技有限公司
30u廣州南創電子科技有限公司
使用三種不同稱重模塊上的立罐30u廣州南創電子科技有限公司
      三個稱重模塊，其導桿外切于結構外緣，使罐不需其他措施，而保持水平穩定。同樣也具有防抬升保護可防止立罐傾覆。以此在露天建設中不需很多結構細節，這個展示了小、中、大負荷的稱重模塊。 使用標準的稱重模塊可以簡化結構，可極大節省結構的花費，但必須考慮承載面的平行性、高度對齊等等細節。30u廣州南創電子科技有限公司

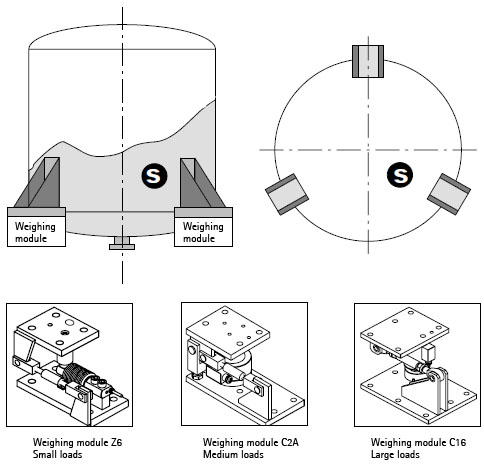

在基座上的立罐如圖：30u廣州南創電子科技有限公司
30u廣州南創電子科技有限公司
30u廣州南創電子科技有限公司
應用稱重模塊上的帶輪緣的立罐30u廣州南創電子科技有限公司
      實踐中通常發現圓形立罐的外殼一般達到底部，以保證整個結構的穩定性，此時需要特殊的安裝方式正確地安裝傳感器。下圖顯示用傳感器來測量的這一結構的原理，這一方案即通過它將重量導入傳感器。當然稱重模塊也包含抬升保護。即使結構的小的抬升已足以使整個重量導入傳感器。所以在此結構中需要一圓形密封圈來密封，它非常柔軟不足以產生附加力。30u廣州南創電子科技有限公司

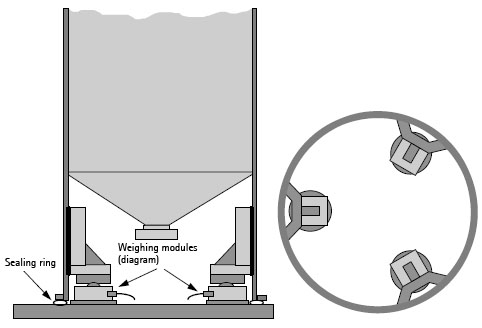

帶輪緣的立罐的稱重模塊配置如圖：30u廣州南創電子科技有限公司
30u廣州南創電子科技有限公司
30u廣州南創電子科技有限公司
安裝有四個傳感器的裝填站的矩形倉30u廣州南創電子科技有限公司
      在裝填站，來自傳送機構、裝填和下卸設備的振動，且當稱量倉為可動設備的一部分時，由于加速度的影響，會使矩形倉很不穩定，這還不考慮大質量的散裝物投落進倉時，通過落在斜的側面上引起的極大的側向力。這一情況下，特別需要預先考慮預緊力的穩定的導桿固定。有時侯在無需稱量時, 秤容器被固定保持，僅在稱量時是自由的。直角對稱的結構極有利于穩定，因此也在多數傳感器安裝中被采納。同時傳感器一般帶有彈性支承體，如擺式傳感器。30u廣州南創電子科技有限公司

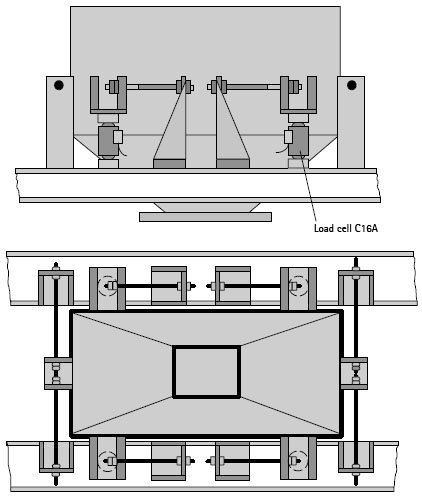

四個傳感器上的矩形倉如圖：30u廣州南創電子科技有限公司
